콘크리트 구조물의 매크로 셀 부식

1. 매크로 셀 부식의 정의

매크로 셀 부식은 콘크리트 내부의 철근에서 발생하는 부식 현상으로, 서로 다른 전위를 가진 영역 간의 전자 이동에 의해 발생

• 양극 반응: Fe → Fe²⁺ + 2e⁻ (철근 용해)
• 음극 반응: O₂ + 2H₂O + 4e⁻ → 4OH⁻ (산소 환원)

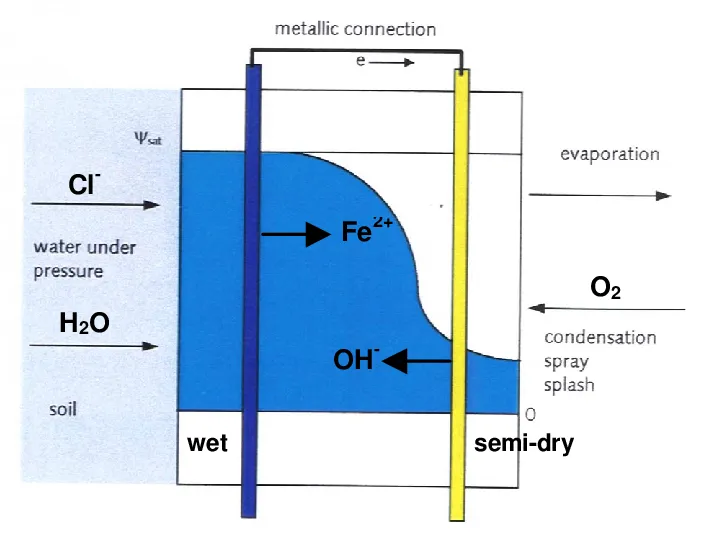

2. 매크로 셀 부식 발생 메커니즘

1. 1단계: 전위차 형성
   콘크리트 내부 환경의 불균일성(염화물 농도, 산소, pH, 온도)
2. 2단계: 전자 이동 및 이온 확산
   전자이동으로 인한 철의 산화
   콘크리트 공극수를 통한 이온확산
3. 3단계: 매크로 셀 부식 발생
   부식발생으로 인한 팽창 및 균열 발생

3. 매크로 셀 부식이 구조물에 미치는 영향

1. 구조적 안정성 저하
   • 철근 단면적 감소로 인한 내하력 감소
   • 부식 생성물로 인한 콘크리트 균열 및 박리
2. 내구성 저하
   • 부식 진행에 따른 구조물 수명 단축
   • 유지보수 비용 증가
3. 미관 손상
   • 균열 및 박리로 인한 외관 손상
   • 녹물 등 부식 생성물의 유출

4. 매크로 셀 부식 방지 대책

4.1 설계 단계 대책

1. 피복 두께 확보
   • 충분한 피복 두께로 염화물 이온 침투 지연
   • 철근 위치에 따른 차별적 피복 두께 적용
2. 콘크리트 품질 향상
   • 낮은 물-시멘트비 사용 (w/c < 0.45)
   • 고성능 혼화제 사용으로 치밀한 조직 형성
3. 방수/방식 설계
   • 표면 함침제 적용
   • 방수막 설치

4.2 시공 단계 대책

1. 철근 배근 관리
   • 정확한 피복 두께 확보를 위한 스페이서 사용
   • 철근 간격 유지로 국부적 전위차 감소
2. 양생 관리
   • 충분한 습윤 양생으로 초기 균열 방지
   • 온도 관리를 통한 균열 제어
3. 품질 관리
   • 배합비 준수 및 다짐 관리
   • 타설 후 표면 마감 및 보호

4.3 유지관리 단계 대책

1. 정기적 점검 및 모니터링
   • 육안 검사 및 비파괴 검사 실시
   • 전위 측정을 통한 부식 진행 상태 확인
2. 보수/보강
   • 단면 복구 공법 적용
   • 전기방식 공법 적용 (음극방식)
3. 표면 보호 공법
   • 방수제 도포
   • 중성화 방지용 표면 처리제 적용

5. 결론

매크로 셀 부식은 콘크리트 구조물의 내구성과 안전성에 중대한 영향을 미치는 요인
이를 효과적으로 관리하기 위해서는 설계, 시공, 유지관리 전 단계에 걸친 종합적인 접근이 필요
특히, 초기 설계 단계에서의 예방 조치와 정기적인 점검 및 적절한 보수가 중요
향후에는 IoT 기술을 활용한 실시간 모니터링 시스템 도입 등을 통한 선제적 관리 필요
